TUGAS PENDAHULUAN MODUL 4

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

[1. Kondisi]

[2. Gambar rangkaian simulasi]

[3. Video tutorial]

[4. Prinsip kerja rangkaian]

[5. Link download]


 1. Kondisi[back]

Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor dengan ukuran 3,2k ohm untuk R1 dan R2, atur tegangan input menjadi 2.1 V serta catatlah tegangan output yang dihasilkan.

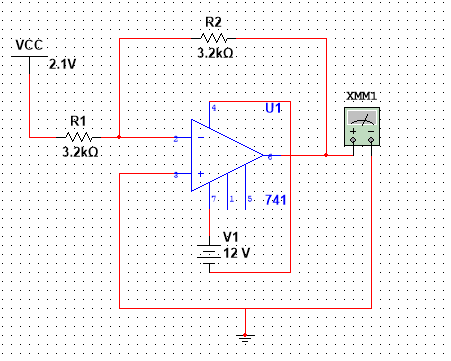

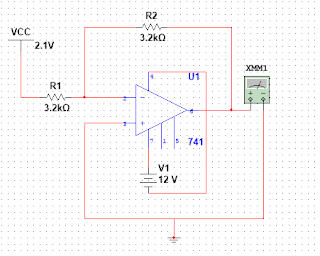

2. Gambar Rangkaian Simulasi[back]

output :

3. Video Simulasi[back]

4. Prinsip Kerja Rangkaian[back]

Adapun prinsip kerjanya adalah rangkaian penguat tersebut bersifat membalik pada saat input positif masuk pada kaki negatif OP-AMP maka output nya berupa negatif dan sebaliknya. pada saat tegangan masuk pada kaki negatif OP-AMP  untuk menentukan  apakah terjadi penguatan dilihat dari nilai Rf dan Ri nya apabila Rf=Ri maka tidak terjadi penguatan, apabila Rf>Ri maka akan terjadi penguatan penguatnya bisa di tentukan dengan rumus berikut : -(Rf/Rin) X Vin, dari sini dapat kita lihat apabila Rf<Ri maka output akan berkurang dari input atau terjadi pelemahan.

5. Link Download[back]

 Download File Rangkaian
 Download Video Rangkaian
Download HTML
