Gerbang Logika Dasar
1. Jurnal[back]
2. Hardware[back]
3. Video praktikum[back]
4. Analisa[back]
1. Jelaskan prinsip kerja dari masing - masing rangkaian dalam gerbang logika!
A.Gerbang AND
kondisi 1: s1 on s2 on
tegangan dari VCC mengalir ke tahanan r1 kemudian ke r2 dan ke LED sehinga LED menyala
kondisi 2: s1 on s2 off / s1 off s2 on
tegangan dari VCC mengalir ke tahanan r1 kemudian ke d1/d2 tergantung kondisi on/off dari s1/s2
kondisi 3 : s1off s2 off
tegangan dari VCC mengalir langsing ke ground dan tidak melewati r1(LED tidak menyala).
B. Gerbang OR
kondisi 1: s1 on s2 on
tegangan dari vcc mengalir ke d3 dan d4 kemudian ke tahanan r4 sehingga LED menyala
kondisi 2 : s1 on s2 off/ s1 off s2 on
tegangan dari vcc ke d3 atau d4 teergantung kondisi on/off dari s1 atau s2 dan tegangan mengalir ke r4 sehingga LED menyala
kondisi 3 : s1 off s2 off
tegangan mengalir ke ground sehingga LED tidak menyala
C. Gerbang NOT
tegangan mengalir dari vcc ke kaki basis pada transistor sehingga tegangan dari r5 mengalir ke kaki kolektor ke emitor dan berakhir di ground.
kondisi 2: switch off
tegangan mengalir dari vcc ke r5 (tidak melewati basis transistor) dan lanjut ke LED sehingga LED menyala dan bereakhir di ground
D. Gerbang XOR
kondisi 1 : s1 on s2 on
tegangan mengalir dari vcc ke gerbang not A dan not B sehingga kondisi semula yang berlogika 1 berubah menjadi 0 pada output gerbang not, output gerbang not kemudian dilanjutkan menjadi inputan gerbang AND, dan menghasilkan output 0 pada kedua inputan gerbang OR sehingga LED tidak menyala.
kondisi 2 : s1 on s2 off/ s1 off s2 on
tegangan mengalir dari vcc ke gerbang not A/B tergantung pada kondisi on /off pada s1/s2, output dari gerbang NOT akan menghasilkan output yang berlawanan dari logika input. kemudian output dari gerbang NOT menjadi input bagi gerbang AND yang mana logika inputan pasti 1 0 / 0 1 pada kedua kaki gerbang AND, sehinga dihasilkan output 1 pada kedua gerbang AND dan akan menjadi inputan gerbang OR yang berlogika 1 1 pada kedua kakinya, dan dihasilkan output 1 dari gerbang OR sehingga LED menyala.
kondisi 3 : s1 off s2 off
tegangan mengalir dari vcc dan mengalir ke ground.

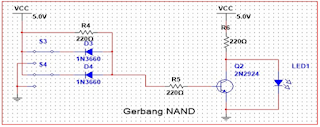

E. Gerbang NAND
Merupakan gabungan dari rangkaian gerbang AND dan gerbang NOT, dimana output dari gerbang AND menjadi inputan bagi gerbang NOT, sehingga logika keluaran yang dihasilkan berlawanan dengan outputan dari gerbang AND.
F. Gerbang NOR
Merupakan gabungan dari rangkaian gerbang OR dan gerbang NOT, dimana
output dari gerbang OR menjadi inputan bagi gerbang NOT, sehingga
logika keluaran yang dihasilkan berlawanan dengan outputan dari gerbang OR.
G. Gerbang XNOR
Merupakan gabungan dari rangkaian gerbang XOR dan gerbang NOT, dimana
output dari gerbang XOR menjadi inputan bagi gerbang NOT, sehingga
logika keluaran yang dihasilkan berlawanan dengan outputan dari gerbang XOR.
2. Apa Pengaruh CLK saat dijadikan input rangkaian gerbang logika?
Pengaruh CLK adalah pada bentuk inputan nya pada rangkaian, yaitu CLK merupakan suatu pulsa listrik yang berbentuk gelombang, lembah pada gelombang dilogikakan 0 sedangkan puncak atau kenaikan gelombang dilogikakan 1.
