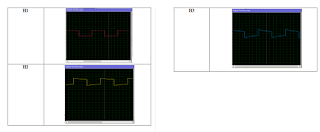

1. Jurnal [Back]
74LS112
LED-Green
LED-Blue
LED-Yellow
LED-Red
SW-SPDT
3. Video Praktikum[Back]
4. Analisa [Back]
- Jelaskan prinsip kerja rangkaian!
Jawab:
Prinsip kerja dari counter asynchoronous adalah sinyal inputan clock hanya masuk kedalam flipflop pertama,kemudian untuk flipflop kedua dan seterusnya inputan clocknya berasal dari output flipflop sebelumnya. Saat rangkaian dijalankan, logikanya akan berjalan menurut tabel kebenaran flipflop yang digunakan pada rangkaian. Rangkaian akan meghitung bilangan biner naik ataupun turun. Namun rangkaian ini memiliki kekurangan yaitu kecepatan yang dihasilkan tidak akan secepat synchronous counter.
- Bagaimana output counter jika piranti output adalah LED?
Jawab:
Maka terjadi perbedaan jeda hidup dan mati pada LED yang pertama dst. Dimana pada LED pertama (yang paling dekat dengan function generator) akan memiliki jeda waktu antara hidup dan mati lampu yang relatif singkat, dan jeda ini akan semakin bertambah seiring di tambahnya jumlah LED yang dipasang. Misal pada LED pertama memiliki jeda 1 s maka pada LED ke kedua akan memiliki jeda waktu >1 s.
- Bagaimana pengaruh jumlah flip flop terhadap output counter
Jawab:
Pengaruhnya yaitu pada lamanya dihasilkan logika 1 pada output counter, dimana saat flip flop di tambah maka logika 1 akan semakin sedikit dihasilkan, atau jika pada lampu, lampu pertama akan menyala lebih lama dari lampu ke dua dst.
5.Link Download [Back]
Video Simulasi Download
Rangkaian Download
Download HTML
